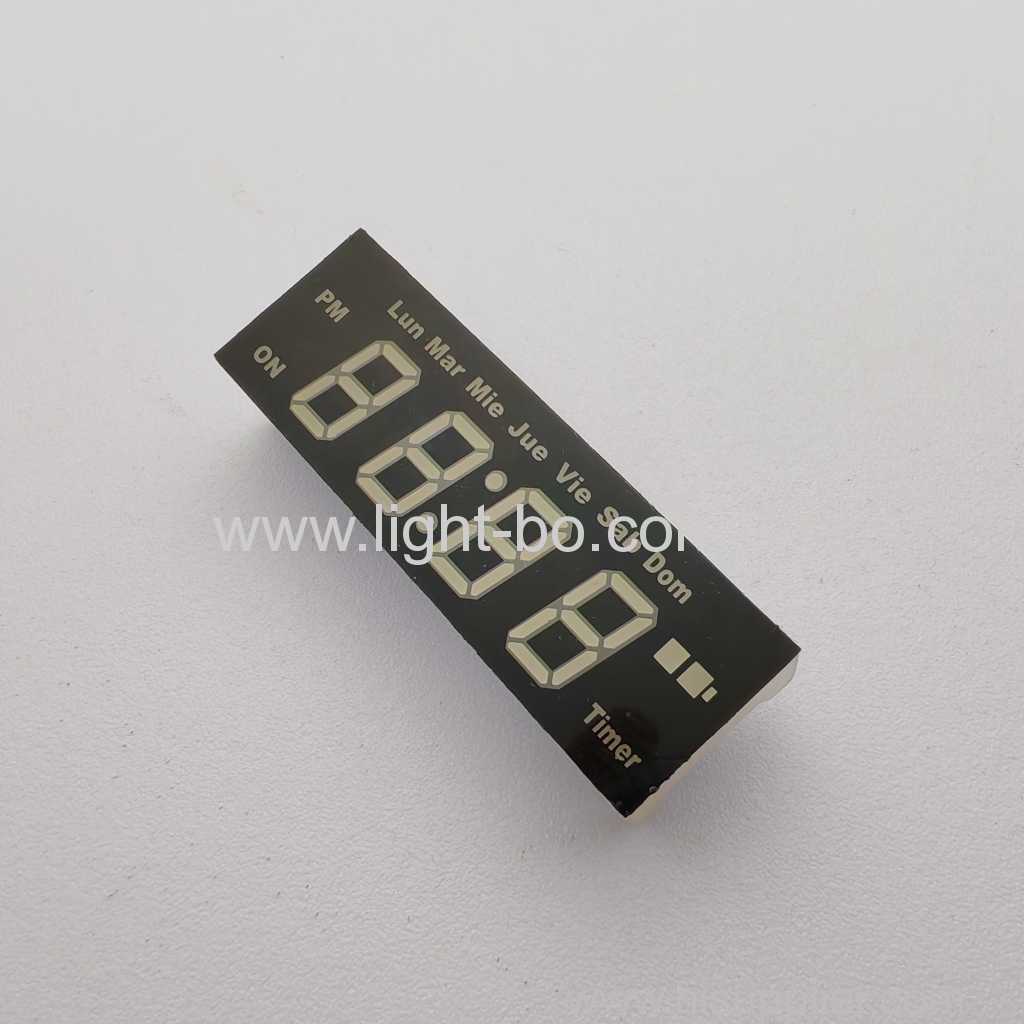

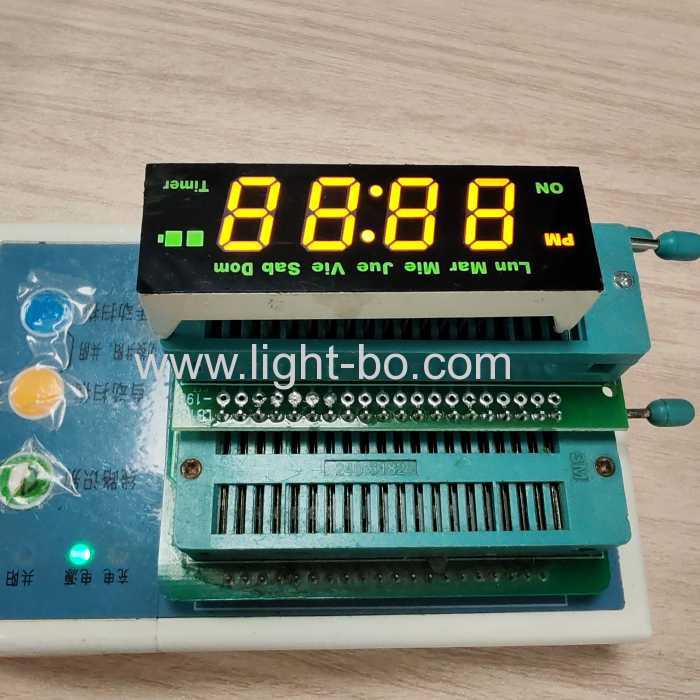

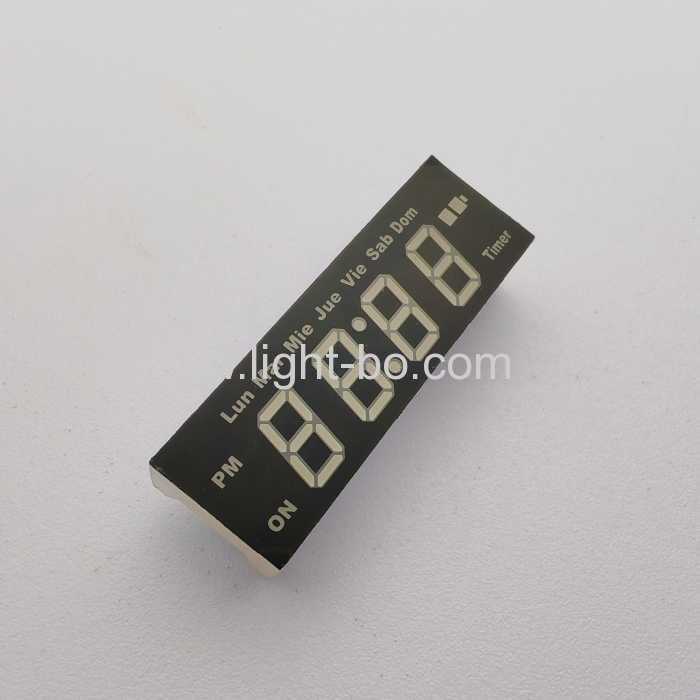

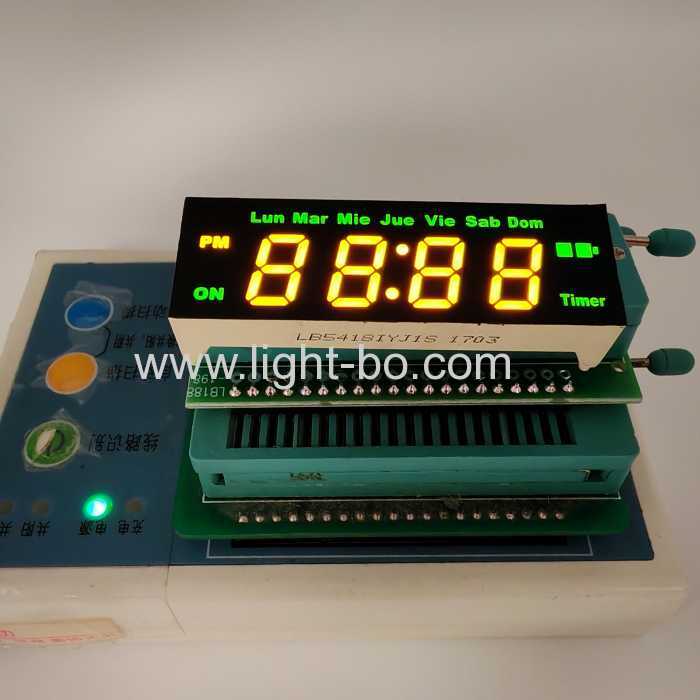

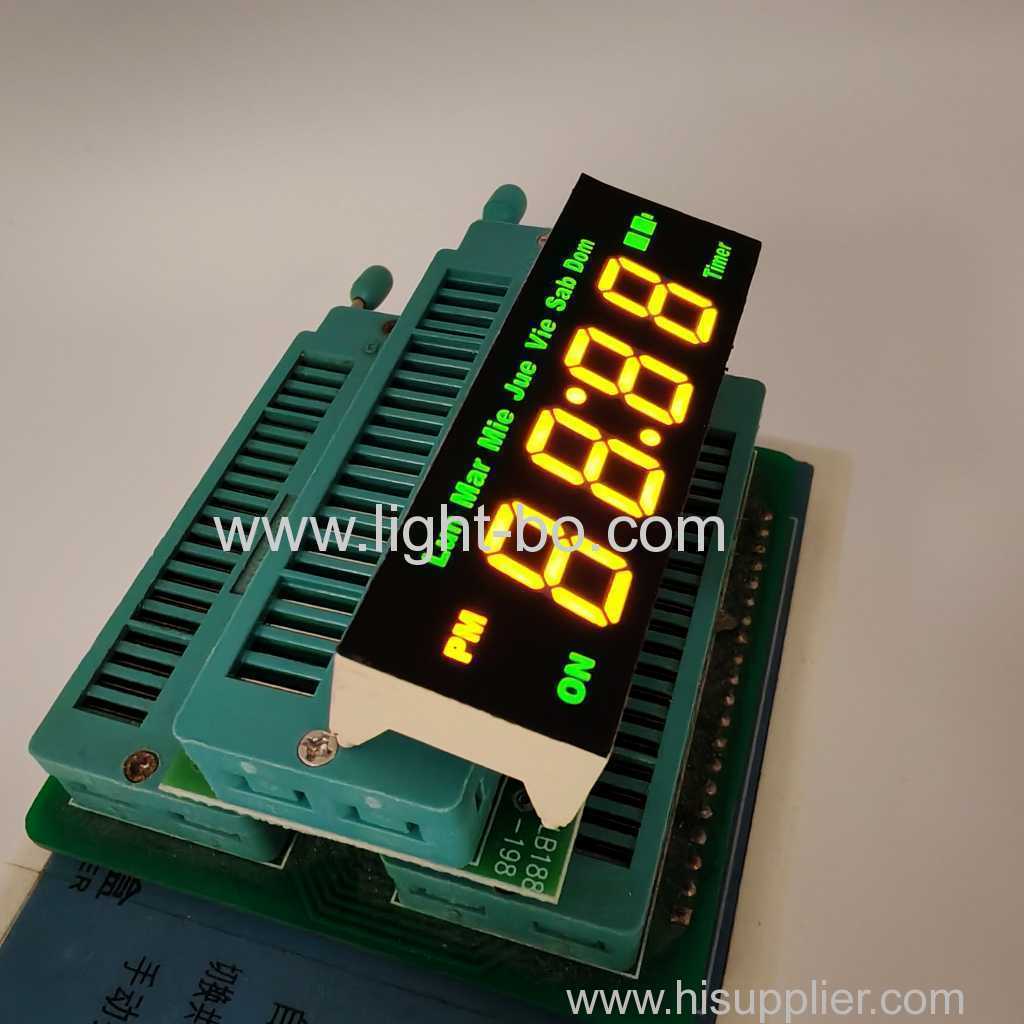

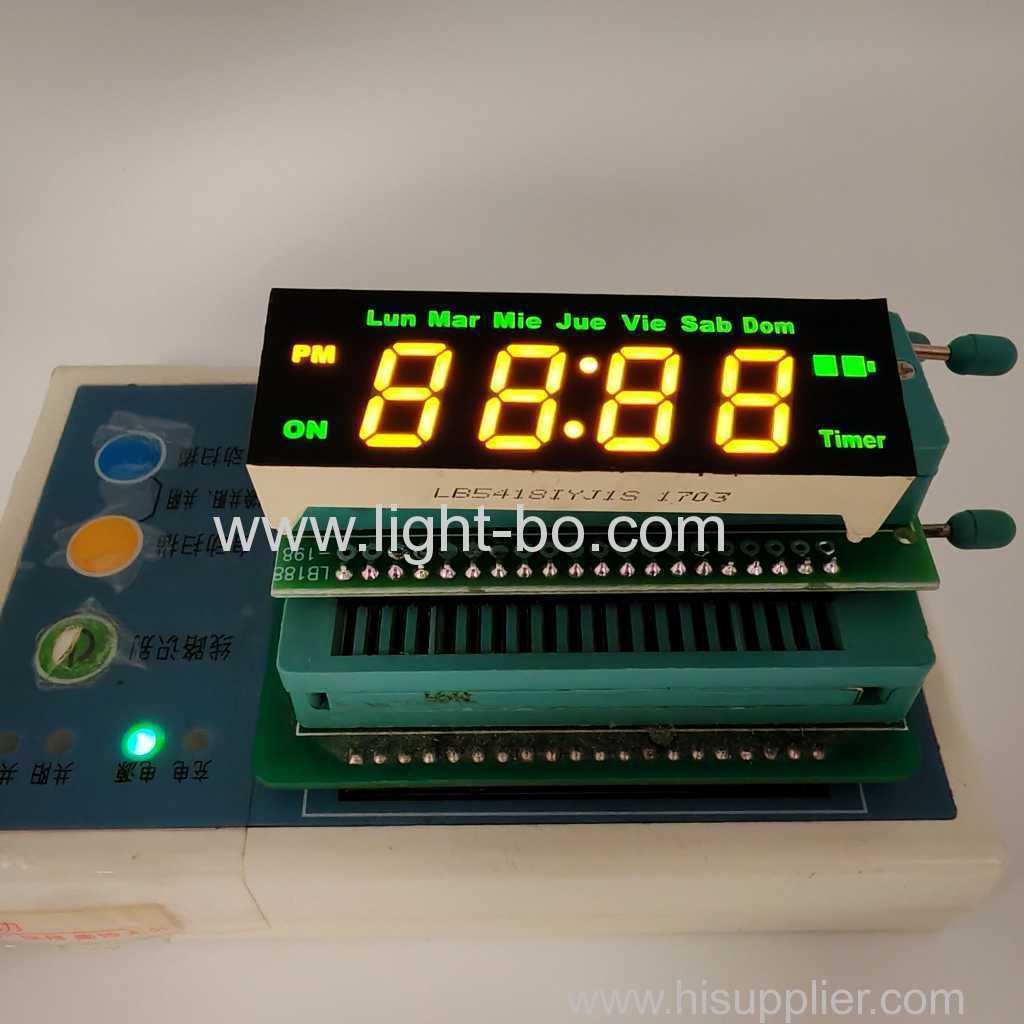

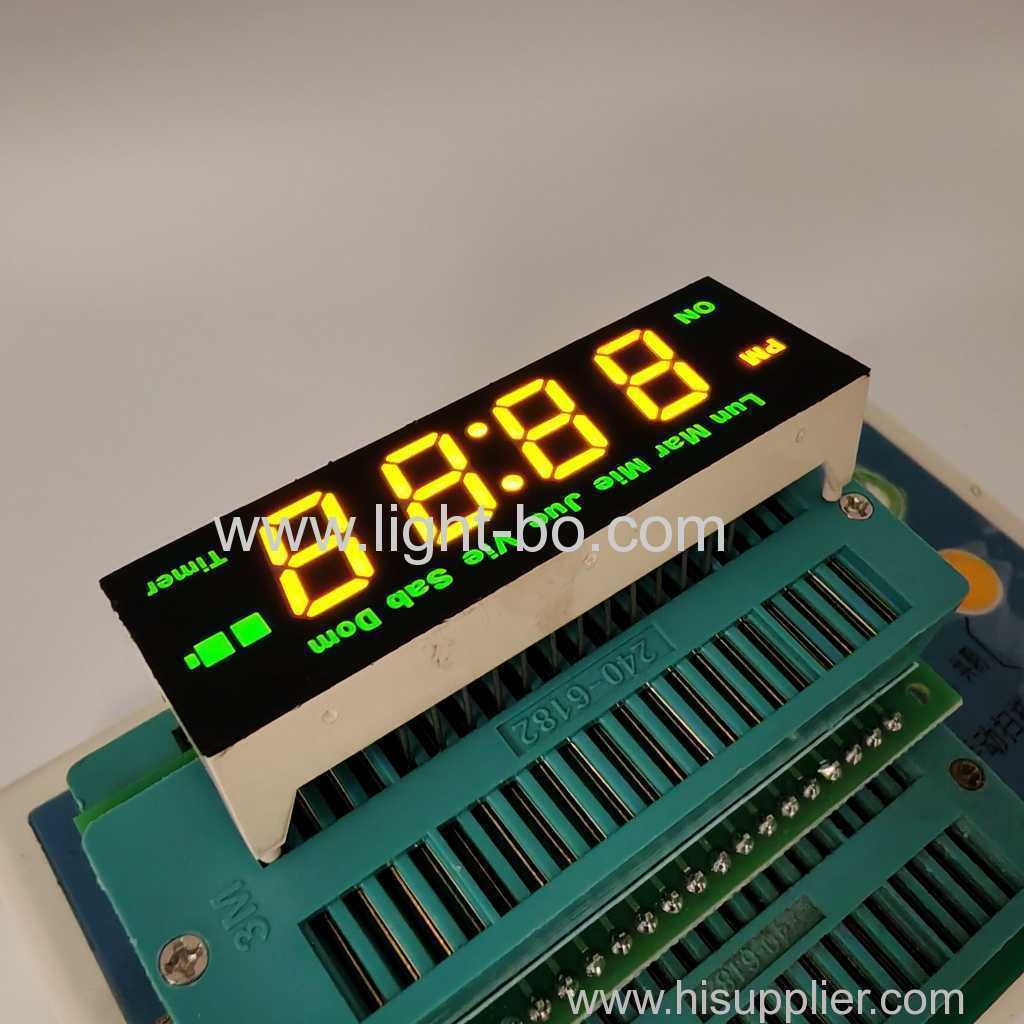

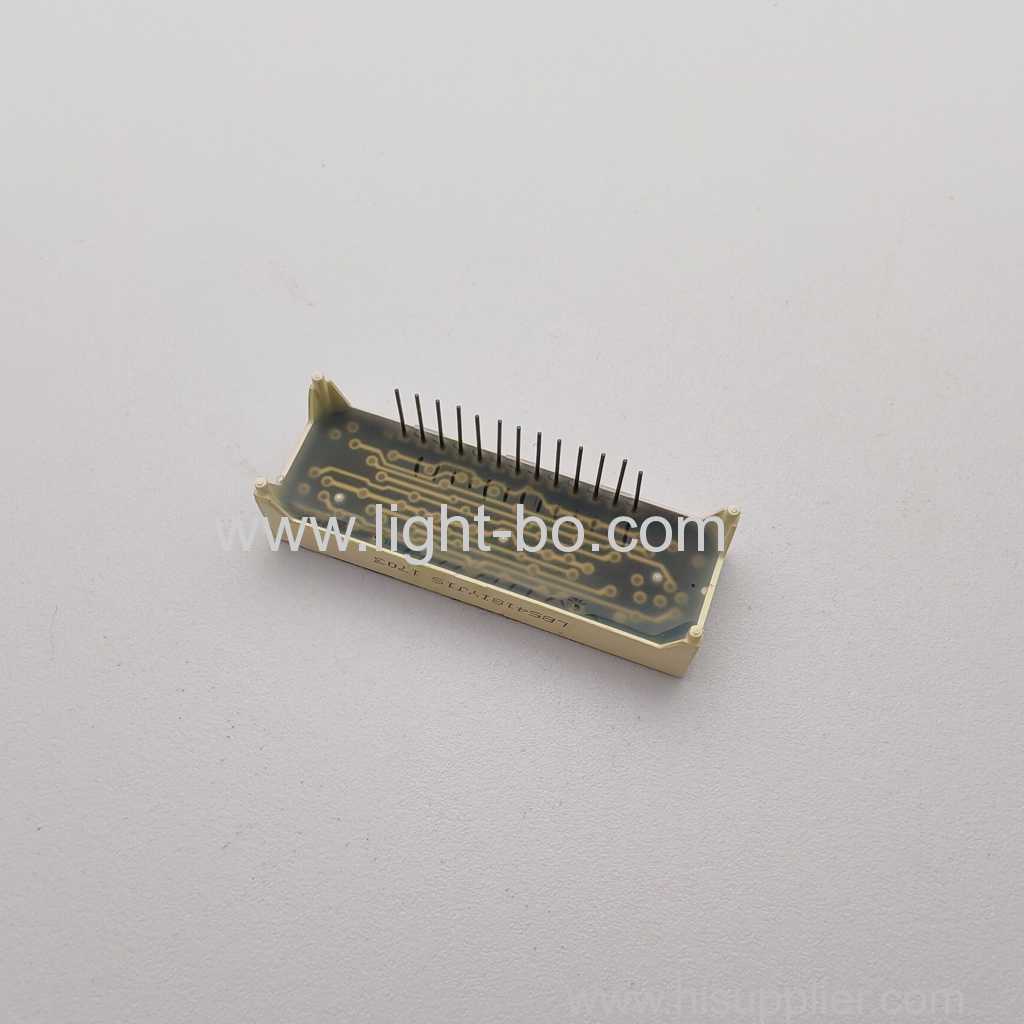

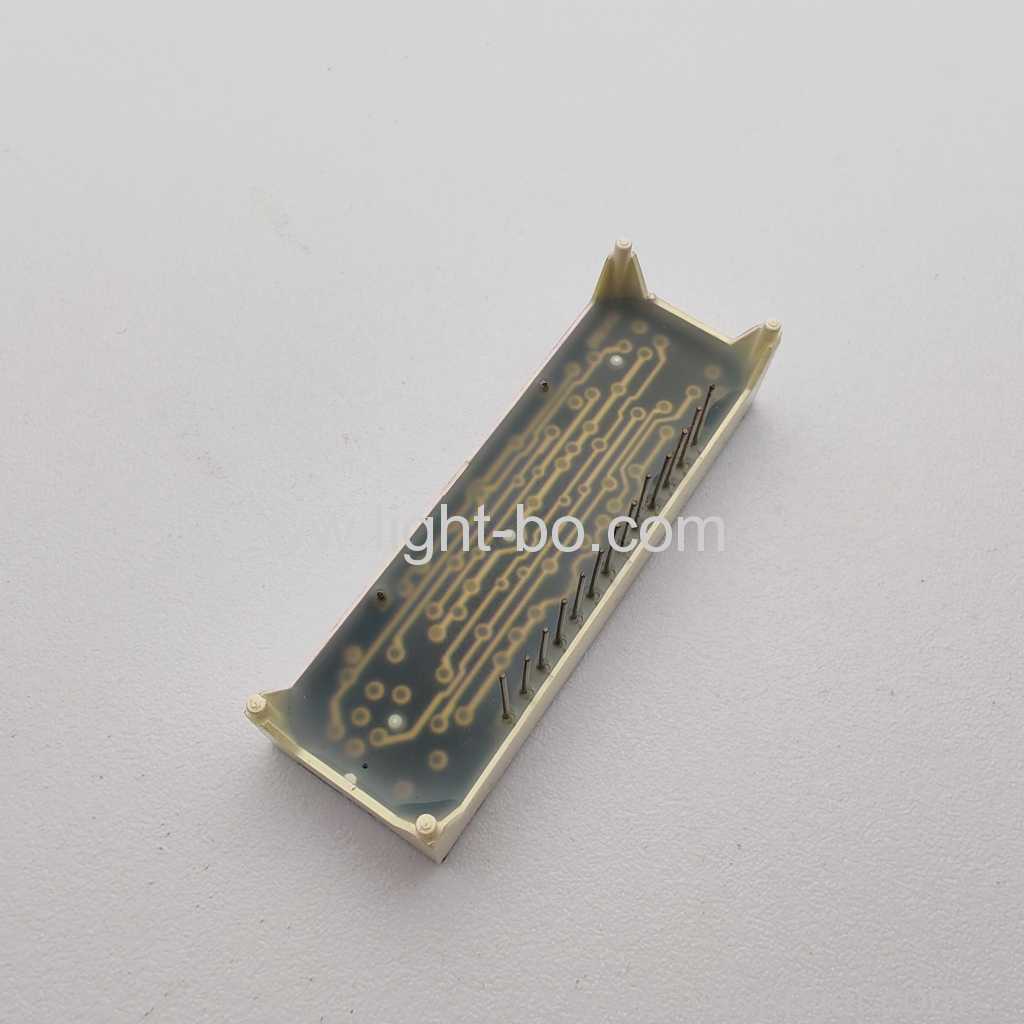

желтый/зеленый 4-разрядный 7-сегментный светодиодный дисплей для управления таймером
физические размеры
▸ компактная упаковка: 54.34×17.6×11.5мм (Д × Ш × В)
▸ оптимальная высота символа: 10.16мм
▸ матово-черная поверхность для превосходного контраста (поглощение света >90%)
электрические параметры
▸ конфигурация с общим катодом
▸ энергоэффективный: 2.8-3.2v прямое напряжение
▸ высокая яркость: 100-120выход mcd/led
оптические характеристики
▸ стандартный желто-зеленый дисплей
▸ доступны полноцветные варианты:
основные цвета: красный/синий/чисто зеленый
специальные цвета: белый/янтарный/оранжевый/желтый
▸ точная цветность: координаты x/y 0.29-0.31
преимущества в производительности
✓ 140° сверхширокий угол обзора
✓ <5% изменение яркости между сегментами
✓ 50,000+ часов срок службы
сертификация и соответствие
◉ компоненты, соответствующие требованиям RoHS/Reach
◉ производственные стандарты класса 2 IPC-610
◉ Рабочая Температура: -30°С до + 85 ° C
основные преимущества
• 40% меньшее энергопотребление по сравнению с обычными светодиодами
• устойчивость к ударам и вибрации военного уровня
• возможность мгновенного включения со временем отклика <1 мс
• эпоксидная герметизация, устойчивая к ультрафиолетовому излучению
этот лист спецификаций был профессионально отформатирован для:
сгруппировать связанные параметры логически
выделить ключевые показатели эффективности
используйте единую техническую терминологию
включать измеримые данные о производительности
сохранять читабельность, оставаясь при этом исчерпывающим
цвет:чистый зеленый
параметр | символ | состояние | мин | типовое | Максимум | Ед. изм |
прямое напряжение | Vf | если=20мА | 2.5 | 3.0 | V | |
Обратное напряжение | Vr | ir=10ua | 5 | V | ||
интенсивность света | Iv | если=20мА | 120 | 160 | MCD | |
спектр с половинной стоимостью | λ | если=20мА | 20 | нм | ||
длина волны | Dλ | если=20мА | 515 | 525 | нм |
код:жёлто-зелёный- j/ju
параметр | символ | состояние | мин | типовое | Максимум | Ед. изм |
прямое напряжение | Vf | если=10мА | 1.8 | 2.4 | V | |
Обратное напряжение | Vr | ir=10ua | 5 | V | ||
интенсивность света | Iv | если=10мА | 30 | 40 | MCD | |
спектр с половинной стоимостью | △λ | если=10мА | 20 | нм | ||
длина волны | Dλ | если=10мА | 569 | 573 | нм |
код:янтарный/желтый -y
параметр | символ | состояние | мин | типовое | Максимум | Ед. изм |
прямое напряжение | Vf | если=10мА | 1.8 | 2.4 | V | |
Обратное напряжение | Vr | ir=10ua | 5 | V | ||
интенсивность света | Iv | если=10мА | 50 | 60 | MCD | |
спектр с половинной стоимостью | △λ | если=10мА | 20 | нм | ||
длина волны | Dλ | если=10мА | 585 | 595 | нм |
код:оранжевый -ф
параметр | символ | состояние | мин | типовое | Максимум | Ед. изм |
прямое напряжение | Vf | если=10мА | 1.8 | 2.4 | V | |
Обратное напряжение | Vr | ir=10ua | 5 | V | ||
интенсивность света | Iv | если=10мА | 50 | 60 | MCD | |
спектр с половинной стоимостью | △λ | если=10мА | 20 | нм | ||
длина волны | Dλ | если=10мА | 600 | 605 | нм |
код:супер яркий красный -r
параметр | символ | состояние | мин | типовое | Максимум | Ед. изм |
прямое напряжение | Vf | если=10мА | 1.8 | 2.2 | V | |
Обратное напряжение | Vr | ir=10ua | 5 | V | ||
интенсивность света | Iv | если=10мА | 50 | 60 | MCD | |
спектр с половинной стоимостью | △λ | если=10мА | 20 | нм | ||
длина волны | Dλ | если=10мА | 630 | 635 | нм |
код:ультра яркий красный -ур
параметр | символ | состояние | мин | типовое | Максимум | Ед. изм |
прямое напряжение | Vf | если=10мА | 1.8 | 2.2 | V | |
Обратное напряжение | Vr | ir=10ua | 5 | V | ||
интенсивность света | Iv | если=10мА | 90 | 100 | MCD | |
спектр с половинной стоимостью | △λ | если=10мА | 20 | нм | ||
длина волны | Dλ | если=10мА | 620 | 625 | нм |
код:ультра яркий синий -bh
параметр | символ | состояние | мин | типовое | Максимум | Ед. изм |
прямое напряжение | Vf | если=10мА | 2.6 | 3.0 | V | |
Обратное напряжение | Vr | ir=10ua | 5 | V | ||
интенсивность света | Iv | если=10мА | 100 | 120 | MCD | |
спектр с половинной стоимостью | △λ | если=10мА | 20 | нм | ||
длина волны | Dλ | если=10мА | 460 | 470 | нм |
сценарии применения:
наши высокопроизводительные светодиодные дисплеи идеально подходят для различных промышленных и коммерческих применений, в том числе:
вертикальные транспортные системы
индикаторы положения лифта/подъемника
напольные панели отображения
публичные информационные дисплеи
цифровые доски объявлений
динамические решения для вывесок
отображение информации в реальном времени
бытовая электроника
интерфейсы умной бытовой техники
панели управления бытовой техникой
управление зданием
напольные системы наведения
индикаторы состояния объекта
Торговое оборудование
дисплеи POS-терминалов
системы управления очередью
