функции:

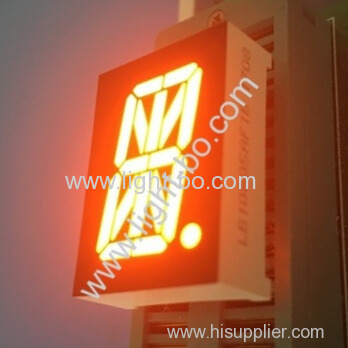

0.8-дюймовый 16-сегментный однозначный буквенно-цифровой светодиодный дисплей
высота символов: 0.8 дюймы (20,32 мм)
наружные размеры: 27.7 x 20 x 8,5 мм
общий катод
цвет водить: оранжевый
X /Y: 0.29-0.33
интенсивность света: 100-120мкд / водить
прямое напряжение: 2.8-3.2v / водить
испуская цвет: доступна в красном, синий, зеленый, янтарный, оранжевый, белый
индивидуальные размеры и цвета принимаются
высокая эффективность, низкое энергопотребление
светящееся равномерно распределяется по каждому сегменту
чрезвычайно низкий ток, низкая стоимость разработки
стабильная производительность
длительный срок службы
простой монтаж
дисплей обеспечивает высокую надежность при ярком внешнем освещении
промышленный стандарт размера
Директива RoHS-совместимый
Приложения: аудиооборудование или приборные панели общего назначения для цифровых индикаторов
абсолютные максимальные значения (ta=25ºc)
параметр | символ | рейтинги | Ед. изм |
прямой ток (на кубик) | IPM | 20 | mA |
обратное напряжение (на кубик) | Vr | 5 | V |
Рассеиваемая мощность (на кубик) | Pm | 80 | mW |
Диапазон рабочих температур | Topr | -40~+85 | ºC |
диапазон температур хранения | Tstg | -40~+85 | ºC |
температура припоя (≤3 секунды) | Th | 260 | ºC |
код:жёлто-зелёный-j
параметр | символ | состояние | мин | типовое | Максимум | Ед. изм |
прямое напряжение | Vf | если=10мА | 1.8 | 2.4 | V | |
Обратное напряжение | Vr | ir=10ua | 5 | V | ||
интенсивность света | Iv | если=10мА | 30 | 40 | MCD | |
спектр с половинной стоимостью | △λ | если=10мА | 20 | нм | ||
длина волны | Dλ | если=10мА | 569 | 574 | нм |
код:янтарный/желтый -y
параметр | символ | состояние | мин | типовое | Максимум | Ед. изм |
прямое напряжение | Vf | если=10мА | 1.8 | 2.5 | V | |
Обратное напряжение | Vr | ir=10ua | 5 | V | ||
интенсивность света | Iv | если=10мА | 60 | 80 | MCD | |
спектр с половинной стоимостью | △λ | если=10мА | 20 | нм | ||
длина волны | Dλ | если=10мА | 585 | 595 | нм |
код:оранжевый -ф
параметр | символ | состояние | мин | типовое | Максимум | Ед. изм |
прямое напряжение | Vf | если=10мА | 1.8 | 2.4 | V | |
Обратное напряжение | Vr | ir=10ua | 5 | V | ||
интенсивность света | Iv | если=10мА | 60 | 80 | MCD | |
спектр с половинной стоимостью | △λ | если=10мА | 20 | нм | ||
длина волны | Dλ | если=10мА | 600 | 605 | нм |
код:супер яркий красный -r
параметр | символ | состояние | мин | типовое | Максимум | Ед. изм |
прямое напряжение | Vf | если=10мА | 1.8 | 2.2 | V | |
Обратное напряжение | Vr | ir=10ua | 5 | V | ||
интенсивность света | Iv | если=10мА | 50 | 60 | MCD | |
спектр с половинной стоимостью | △λ | если=10мА | 20 | нм | ||
длина волны | Dλ | если=10мА | 630 | 635 | нм |
код:ультра яркий красный -ур
параметр | символ | состояние | мин | типовое | Максимум | Ед. изм |
прямое напряжение | Vf | если=10мА | 1.8 | 2.2 | V | |
Обратное напряжение | Vr | ir=10ua | 5 | V | ||
интенсивность света | Iv | если=10мА | 80 | 100 | MCD | |
спектр с половинной стоимостью | △λ | если=10мА | 20 | нм | ||
длина волны | Dλ | если=10мА | 625 | 635 | нм |
код:чистый зеленый -g
параметр | символ | состояние | мин | типовое | Максимум | Ед. изм |
прямое напряжение | Vf | если=10мА | 2.6 | 3.2 | V | |
Обратное напряжение | Vr | ir=10ua | 5 | V | ||
интенсивность света | Iv | если=10мА | 120 | 180 | MCD | |
спектр с половинной стоимостью | △λ | если=10мА | 20 | нм | ||
длина волны | Dλ | если=10мА | 515 | 525 | нм |
код:ультра яркий синий -bh
параметр | символ | состояние | мин | типовое | Максимум | Ед. изм |
прямое напряжение | Vf | если=10мА | 2.8 | 3.2 | V | |
Обратное напряжение | Vr | ir=10ua | 5 | V | ||
интенсивность света | Iv | если=10мА | 120 | 140 | MCD | |
спектр с половинной стоимостью | △λ | если=10мА | 20 | нм | ||
длина волны | Dλ | если=10мА | 460 | 465 | нм |
код:ультра яркий белый -wh
параметр | символ | состояние | мин | типовое | Максимум | Ед. изм |
прямое напряжение | Vf | если=10мА | 2.8 | 3.2 | V | |
Обратное напряжение | Vr | ir=10ua | 5 | V | ||
интенсивность света | Iv | если=10мА | 120 | 140 | MCD | |
цветовая температура светодиода | K | если=10мА | 5500 | 20 | 6800 | K |
координаты цветности | X/Y | если=10мА | 0.29,0.32 | 0.30,0.33 | нм |
